Leica iCON iCS20 motorizált építőipari érzékelő + Digital Templating szoftvercsomag

Leica iCON iCS20 építőipari szenzor az Építőipari mérőállomások kategóriájából – Ref.: 6018441

A Leica iCON iCS20 egy könnyen kezelhető, motorizált 3D mérő- és kitűző műszer vizuális mérési technológiával, amely számos professzionális alkalmazásban használható.

Ideális azoknak a felhasználóknak, akik a hagyományos, manuális mérési és kitűzési módszerekről digitális munkafolyamatokra szeretnének áttérni. A vizuális mérési technológia mindig megjeleníti az aktuális helyzetet, így elkerülhető, hogy bármi kimaradjon.

Az automatizált munkafolyamatok, valamint az intuitív, iparágspecifikus Leica iCON trades szoftver minimálisra csökkentik a mérési folyamatok összetettségét.

Alkalmazási területek:

• „As-built” mérések minden részlettel a belsőépítészeti befejezéshez (pl. konyhabútor, lépcsőszerkezet, ablak- és ajtószerkezetek beépítése)
• Gépészeti (MEP) installációk helyének meghatározása: HVAC, csővezetékek, szerelvények és faláttörések
• Teljesen automatikus kitűzési rutinok padlón vagy mennyezeten lévő pontokhoz, és csövek faláttöréseinek helyének meghatározásához.

Előnyei:

• Egykezes működtetés – csökkenti a munkaerőigényt és növeli a termelékenységet
• Egyszerűsített kitűzés és mérés a vizuális mérési technológia révén
• Gyors üzembe helyezés az automatizált beállítási folyamatnak köszönhetően
• Egyszerű áthelyezés Leica vTargetek segítségével
• Gyors és hatékony adatrögzítés minden részlettel a belsőépítészeti kivitelezésekhez
• Automatikus vonal- és területszkennelés ívelt vagy összetett objektumokhoz
• Könnyen használható, iparágspecifikus Leica iCON szoftver az átlátható dokumentációhoz és hatékony munkafolyamatokhoz

Mi a különbség az iCS20 és az iCS50 között?

A motorizált Leica iCON iCS20 ideális 3D mérési adatok rögzítésére, valamint installációs pontok kitűzésére. A mérési pontok egyszerűen megtekinthetők a nagy felbontású kamerával vagy lézerponttal. A Leica iCON iCS50 kiemelkedő rugalmasságot és hatékonyságot nyújt, mivel ötvözi a lézertechnológia előnyeit a Leica vPen vezeték nélküli mérőceruza lehetőségeivel. A Leica iCON iCS műszerek kamerája folyamatosan figyeli a Leica vPen gömböt az egyedi pontmintájával, hogy pontosan kiszámítsa annak helyzetét bármely irányból, figyelembe véve a dőlésszöget és a tájolást. Tudjon meg többet a Leica vPen, a Leica vPole, a Leica vSphere és a Leica vTargets eszközökkel együtt járó fejlett funkciókról.

Leica iCON iCS20 – Egyszerű, célorientált és hatékony

Pár lépés és üzemkész

Kompakt méretének és vezeték nélküli kapcsolatának köszönhetően a Leica iCON iCS20 egyszerűen szállítható a munkaterületre, felállítható és egy személy által is kezelhető – nincs szükség második operátorra. Az olyan intelligens funkciók, mint a „snap-on” (gyorscsatlakozós) állvány vagy az „automatikus beállítási” folyamat biztosítják, hogy az eszköz néhány lépésben üzemkész legyen, és segítenek elkerülni a hibákat.

Gyors célzás és beállítás

A kamera élő képe rendkívül éles, így a táblagépen pontosan azt látja, amit a Leica iCON iCS20 érzékel – lehetővé téve bármely pont precíz kiválasztását. Az egyedi, nagy sebességű motor és az erőteljes irányzólézer gyorsan megtalálja a kijelölt pontot, felgyorsítva ezzel a kitűzési és mérési munkákat.

Vonal- és területszkennelés

Ez a funkció leegyszerűsíti az összetett körvonalak (pl. boltívek vagy egyenetlen falú helyiségek) felmérését. A mérési tartományt kezdő- és végpont, valamint mérési intervallum megadásával határozhatja meg. A Leica iCON iCS20 automatikusan beszkenneli a területet, és rendkívül pontos eredményeket biztosít.

Leica vTarget – Egyszerű áthelyezés

A vizuális célérzékelés és az automatizált folyamatok jelentősen leegyszerűsítik az eszköz újrapozicionálását. Az új Leica vTargeteket automatikusan felismeri a rendszer. Ez időt takarít meg, csökkenti a hibák esélyét, és lehetővé teszi, hogy a kitűzési és mérési feladatokat megszakítás nélkül folytassa.

Hibák megelőzése

A készülék pozíciójának aktív és folyamatos nyomon követése automatikusan észleli még a legkisebb elmozdulásokat is, és riasztást ad. Ez megelőzi a pontatlanságokat és a költséges hibákat.

vPen – Egyszerű érintéses mérés

A Leica vPen az első távoli mérőceruza, amely forradalmasítja az építőipari szakemberek mérési és adatkezelési gyakorlatát. Ez az innovatív eszköz kiküszöböli a nehézkes kézi mérőműszereket, és lehetővé teszi a távoli, pontos mérést egyszerű érintéssel. Pontossága (±1 mm 10 m-en) összevethető a csúcskategóriás hagyományos mérőberendezésekével.

vTarget – Automatikus pozicionálás

A Leica vTargets lehetővé teszi a Leica iCON iCS műszerek számára a vezérlőpontok automatikus keresését és zárolását, egyszerűbbé és hatékonyabbá téve a referenciapontok meghatározását. Automatizált mérések végrehajtását is biztosítja, növelve a pontosságot és a mérési sebességet. (Keresési hatótáv: 360°, 25 m; célzási tartomány: 40 m). Minden Leica vTarget egyedi mintával rendelkezik, így az eszköz automatikusan felismeri és megkülönbözteti a célokat – ezzel kizárva az összetévesztés lehetőségét és biztosítva a pontos adatgyűjtést.

Leica iCON trades építőipari szoftver

A Leica iCON három szoftverváltozatot kínál az építőipari szakemberek számára.

1. Belső befejező munkák modul – Az „Interior Finishing” szoftvermodul biztosítja a folyamatos adatáramlást a helyszíni méréstől és CAD-szerkesztéstől kezdve a CAD-szoftverben történő modellezésen és a CNC-gépen történő gyártáson át egészen a helyszíni összeszerelésig.
2. Digitális sablonkészítő modul – A „Digital Templating” szoftvermodul a digitális sablonok létrehozására alkalmas. Hatékony digitális sablonkészítés 2D/3D mérésekkel, CNC fájl-exporttal.
3. Layout modul – A „Layout” szoftvermodul célja a kitűzési és jelölési feladatok támogatása. Használható egyszerű tervezési feladatokhoz, például PDF-tervrajzok adatainak felhasználásához, de komplexebb projektekhez is, amelyek 2D-s és 3D-s CAD-tervrajzokon vagy BIM-modelleken alapulnak. Ez jelentősen csökkenti az irodában végzett, időigényes adatelőkészítési munkát.

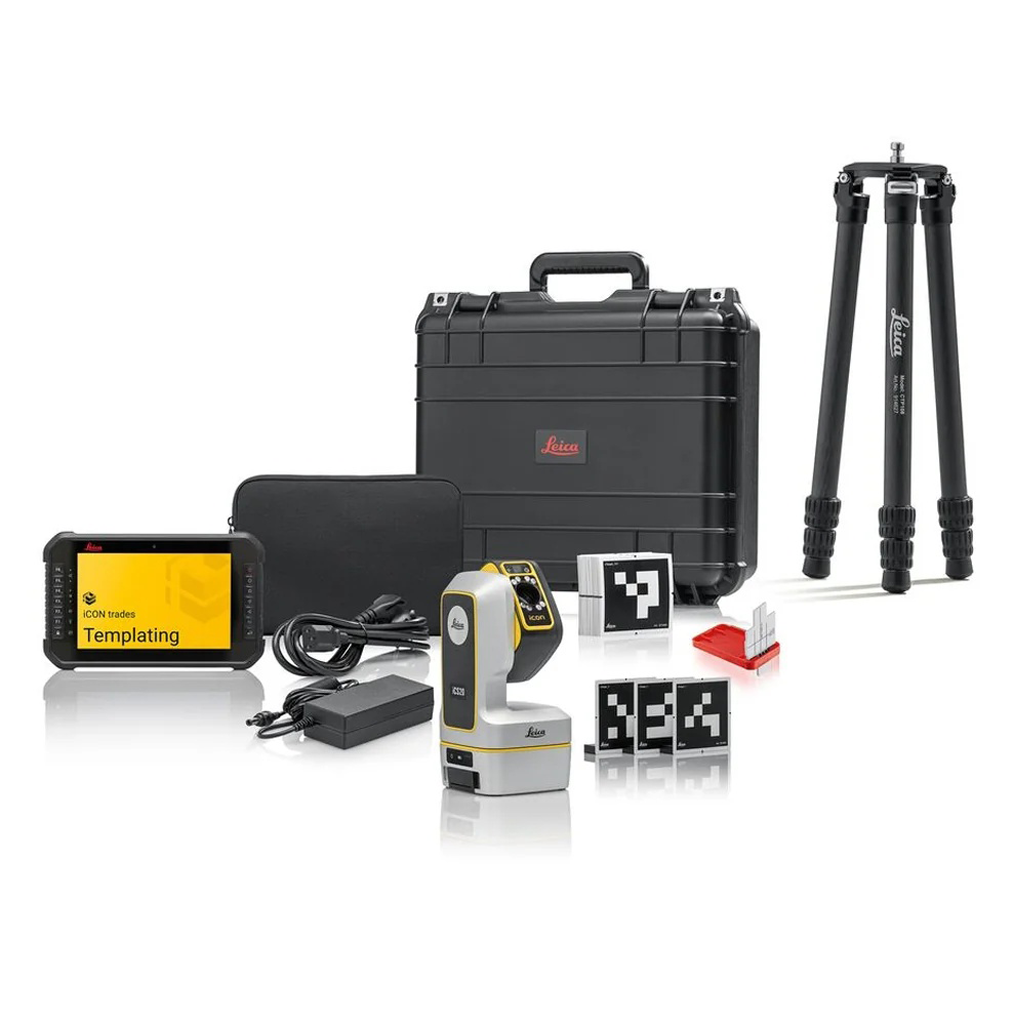

Szállítási terjedelem:

• Leica iCON iCS20 motorizált érzékelő (973471)
• Leica CSX8 tablet, textiltáskával (971100)
• Beléri töltő
• GZM3 céllemez
• CTP108 állvány (914627)
• vTarget célpontok, állványokkal
• vTarget matricák
•  Szállítótáska
• Leica iCON trades „Digital Templating” szoftver, örök előfizetéssel (987940) – igény esetén 1 éves előfizetéssel is elérhető
• 1 év iCON trades Basic CCP (6018319)
• 1 év iCS20/50 Basic CCP (6019259)
