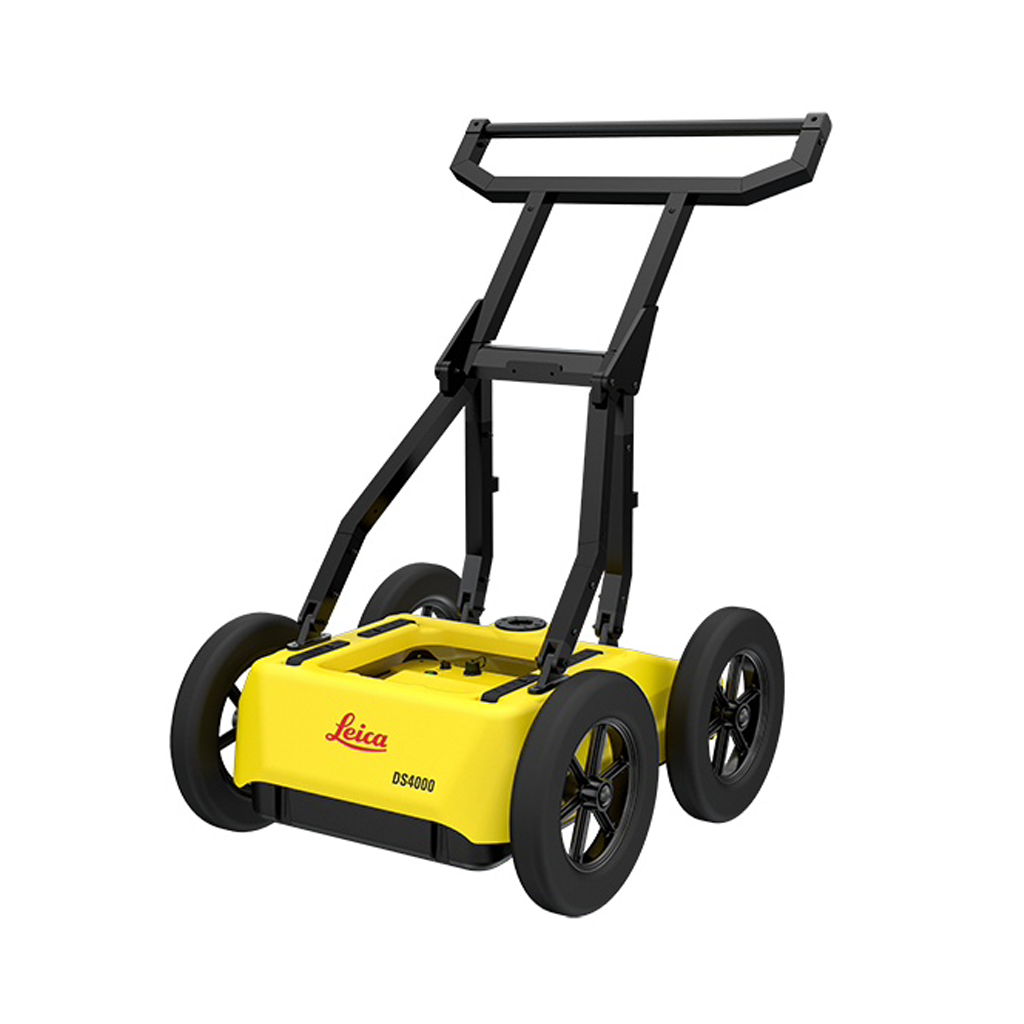

Leica DS4000 georadar

Leica DS4000 georadar az Érzékelő- és helymeghatározó műszerek kategóriájából – Ref.: DS4000

A Leica DS4000 georadar egy fejlett közműdetektáló berendezés, amely forradalmasítja a föld alatti közművek feltérképezését: lehetővé teszi a felhasználók számára, hogy „többet lássanak és mélyebbre hatoljanak”.

Kiemelkedő képességeinek középpontjában a szabadalmaztatott Equalized scrambled Technology (EsT) áll, amely akár 60%-kal nagyobb mélységű észlelést tesz lehetővé a hagyományos rendszerekhez képest, 80 MHz – 1500 MHz frekvenciasávon. Ez a fejlett technológia pontos adatgyűjtést biztosít a legösszetettebb, legnehezebb környezetekben is, csökkentve a kockázatokat, megelőzve a költséges kivitelezési hibákat, és növelve a munkavégzés biztonságát.

Egykezelős használatra készült, moduláris felépítésű, könnyű (20 kg) és kompakt kialakításának köszönhetően a Leica DS4000 napi használatra is ideális – kényelmesen kezelhető, egyszerűen szállítható, és gyorsan üzembe helyezhető.

Főbb jellemzők:

• Kiterjesztett detektálási mélység EsT technológiával
  A szabadalmaztatott EsT technológia révén a rendszer mélyebbre hatol, és nagyobb felbontású képet nyújt 80 MHz – 1500 MHz sávban. A hagyományos eszközökhöz képest akár 60%-kal nagyobb mélység érhető el, és jobban láthatóvá válnak a nehezen észlelhető objektumok, mint például az optikai kábelek.
• Kompakt és könnyű kivitel
  A 20 kg-os súly és moduláris felépítés lehetővé teszi, hogy egy operátor is hatékonyan használja a berendezést – az adatgyűjtés kényelmes és gyors.
• Hatékony munkafolyamat
  Az „Quick Scan Mode” leegyszerűsíti a terepen végzett munkát, időt és költséget takarítva meg. Lehetővé teszi a detektált anomáliák valós idejű jelölését és digitalizálását közvetlenül a terepen.
• Fejlett szoftvermegoldások
  A Hexagon legújabb szoftvereivel kompatibilis: uMap (adatgyűjtésre) és IQMaps (3D utófeldolgozásra és AutoCAD exportálásra)

uMap adatgyűjtő szoftver funkciói:

• Automatikus kalibrálás a gyors és egyszerű indításhoz
• Radaradatok valós idejű megjelenítése és tárolása
• Radar tomográfia (időszeletek) valós idejű nézete
• Térképadatok importálása különböző forrásokból, a geo-referált közműpozíciók élő nyomon követéséhez
• NMEA helymeghatározó eszköz csatlakoztatása
• Többnyelvű támogatás, metrikus és angolszász mértékegységek
• Célpontok megjelölése a terepen
• Adatok exportálása, tárolása, megosztása, valamint hozzáférés felhőalapú szolgáltatókon keresztül
• Automatikus jelentésgenerálás

IQMaps adatfeldolgozó szoftver funkciói:

• Fejlett 3D GPR adatfeldolgozás
• Közvetlen exportálási lehetőség AutoCAD formátumba
• Felhőalapú tárolás, megosztás és hozzáférés támogatása – hatékony adatkezeléshez

Terepre optimalizált kialakítás:

• Összecsukható kormány: megkönnyíti a szállítást, telepítést és tárolást
• Nagy markolat: kényelmes fogást és kiváló manőverezhetőséget biztosít
• Állítható magasságú antenna: a kétfrekvenciás antenna rögzítése akadályok leküzdésére és egyszerű magasságállításra lett kialakítva
• Hot-Swap technológia: megszakítás nélküli adatgyűjtés egész nap, folyamatos tápellátással
• Polarizációs opciók: egyszerű váltás HH (vízszintes-vízszintes) és VV (függőleges-függőleges) között – a VV polarizáció olyan csöveket is érzékel, amelyeket HH nem
• Kétfrekvenciás EsT antenna: kiemelkedő adatminőség különböző közműtípusok (optikai kábelek, csatorna stb.) térképezéséhez
• Cserélhető kerekek:
  • Standard: 4 x 310 mm
  • Terep: 4 x 380 mm (opcionális)

Integrált rendszer és kiegészítők:

• A Leica DS4000 georadar támogatja az enkóderes, külső GPS/GNSS és teljes állomásos pozicionálást
• Kompatibilis:
  • Leica CT1500 tablet
  • GG04 plus vagy GPS60 intelligens antenna
  • DD SMART kábelkeresők és jeladók
• Opcionálisan elérhető: kemény szállítótok a biztonságos szállításhoz

Alkalmazási területek:

• Gáz-, elektromos-, távközlési-, víz- és szennyvíz-közművek felkutatása
• Földalatti közművek detektálása és térképezése építési projektekhez
• Mélyépítési alkalmazások
• Városi közművek feltérképezése és kezelése

Használati útmutató:

1. Szerelje össze a DS4000 rendszert a gyártói útmutató alapján

2. Kapcsolja be az egységet és a tabletet, ellenőrizze a szoftver indulását

3. Tolja végig a kocsit a vizsgált területen, a rendszer automatikusan gyűjti az adatokat

4. A tablet kijelzőjén valós időben nyomon követhető a közműdetektálás

5. Jelölje meg a talajon a megtalált közműveket, vagy rögzítse azok pozícióját a rendszer térképezési képességeivel

6. Exportálja az adatokat további elemzéshez vagy dokumentáláshoz

Alapfelszereltség:

• 4 db defektmentes kerék (310 mm)
• RAM tablet tartó a CT1500-hoz
• 1 db akkumulátor + töltő

Kompatibilis, opcionális tartozékok:

• Külső helymeghatározás: Enkóder, GPS/GNSS, teljes állomás
• Leica CT1500 tablet, GG04 plus antenna, GPS60, DD SMART széria – a teljes földalatti detektálási rendszer részeként
• Kemény szállítótok a DS4000 biztonságos szállításához
