Leica DSX közműérzékelő rendszer / georadar (GPR)

Leica DSX közműérzékelő rendszer / georadar (GPR) az Érzékelő- és helymeghatározó műszerek kategóriájából – Ref.: 6015140

A Leica DSX közműérzékelő rendszer – amely hordozható hardverből és intuitív szoftverből áll – lehetővé teszi a közművek egyszerű helymeghatározását, megjelenítését és feltérképezését az üzemeltetési-karbantartási cégek, az építőmérnöki vállalatok és a földmérők számára. A Leica DSX – más GPR (földradar) rendszerekkel ellentétben – a legmodernebb szoftverével maximalizálja a termelékenységet azáltal, hogy automatizálja az adatfeldolgozást és a terepen 3D közműtérképet hoz létre.

Jellemzők:

Gyors munkaterület-beállítás / szkennelés

• Állítsa be a rács méretét az adott feladat igényei szerint, vagy indítsa el a gyors szkennelést
• Adjon hozzá különböző háttérrétegeket, például Google Maps vagy DXF/DWG fájlokat

Adatgyűjtés

• Kövesse a szkennelési útvonalat és a pozíció pontosságát valós időben
• Jelöljön ki érdekes pontokat (POI), mint például aknafedelek, lámpaoszlopok vagy tűzcsapok

Helyszíni feldolgozás

• Vágjon bele különböző mélységekbe a 3D detekciós képen
• Használja a B-szkennelést a talajviszonyok jobb megértéséhez és az adatok értelmezéséhez
• Az intelligens algoritmus segít azonosítani a közműveket
• CAD rétegekkel való adatátfedés

Adatok megjelenítése

• Közművek megtekintése 2D és 3D nézetben
• Pont-pont távolságok mérése
• Talajanomáliák, objektumok és jellemzők azonosítása és megjelölése B-szken nézet segítségével
• A szoftver vezeti Önt a keresett közműhöz

Adatexport

• Közvetlen export a Leica MC1 gépvezérlő szoftverbe
• Testreszabható PDF-jelentések létrehozása dokumentálási célokra
• Exportálás DXF, DWG és SHP formátumba

Azonnali 2D/3D közműtérkép

• Időt takarít meg a terepen: a földalatti közművek feltérképezése percek alatt
• Export CAD/BIM kompatibilis formátumba további felhasználásra
• Professzionális jelentések készítése és megosztása a helyszínen

Megbízható észlelési eredmények

• Minden típusú földalatti közmű nagy felbontású érzékelése biztonságos elkerülési zónák meghatározásához
• Az intelligens algoritmus segítségével ellenőrizze a detektált közműveket
• POI-k és közmű-nyilvántartások importálása a jobb döntéshozatal érdekében

Egyszerű használat

• Szakértelem nélküli, mégis pontos közműdetektálás
• Teljes detektálás és térképezés néhány egyszerű lépésben az intuitív felhasználói felületen keresztül
• Szkennelés bárhol, bármikor – akár szűk helyeken és kedvezőtlen körülmények között is

Integrált megoldás

• Teljes munkafolyamat a felméréstől a földmunkáig
• Kiemelkedő pontosságú földalatti közműhelymeghatározás
• Közműtérképek létrehozása minden koordinátarendszerrel kompatibilis formátumban

DXplore szoftver:

Beállítás

• Animációs oktatóanyagok
• Állapotellenőrzés (kapcsolat, akkumulátor stb.)
• Projektmenedzsment
• GNSS és TPS kapcsolati asszisztens*
• GNSS/TPS hálózatdefiníciós munkafolyamat*

Adatgyűjtés

• Rácsszkennelési mód
• Pontos kocsibeállítás mód*
• Gyorsszkennelés mód
• Radarvezérlés (szkennelés/szünet stb.)
• 3D szkennelési útvonalmegjelenítés
• Valós idejű szkennelési útvonal GNSS/TPS alapján*

Helymeghatározás

• Kerekes kódolók alapján
• Google Maps és aktuális pozíció támogatás
• Lokális koordinátarendszer támogatás*
• GNSS és TPS antenna támogatás*
• Minden képernyőn pontossági ellenőrzés*
• Geoid korrekciók*

Feldolgozás és elemzés

• Helyszíni radar tomográfia
• B-szken felülvizsgálat és jelölés
• 3D tomográfia
• POI támogatás
• Közműjelölés
• Félautomatikus közműellenőrzés
• Pont-pont távolságmérés
• Közműmélység kalibrálása felhasználói inputtal
• Helymeghatározási adatokkal való georeferálás*

Megjelenítés

• Tomográfiai animációk
• Mélységi szintek beállítása
• 2D/3D nézet
• Horizontális/vertikális szkennelések
• Kontrasztcsúszka
• Visszaugrás közműhöz
• Közműnézetre navigálás*

Importálás

• Közműnyilvántartások DXF, DWG és ESRI formátumban*
• Többrétegű támogatás*

Exportálás

• PDF jelentés
• PDF jelentés testreszabás
• Detektált közművek DXF formátumban
• Tomográfia: png, jpg, tiff, bmp, gif
• B-szken
• 3D DXF/DWG
• Lokális koordinátarendszer kivitel*
• MC1 támogatás (.lok formátum)*
• WGS84 ellipszoid, referencia ellipszoid, ortometrikus magasság*

*Csak a Survey csomagban elérhető funkciók

Csomag tartalma:

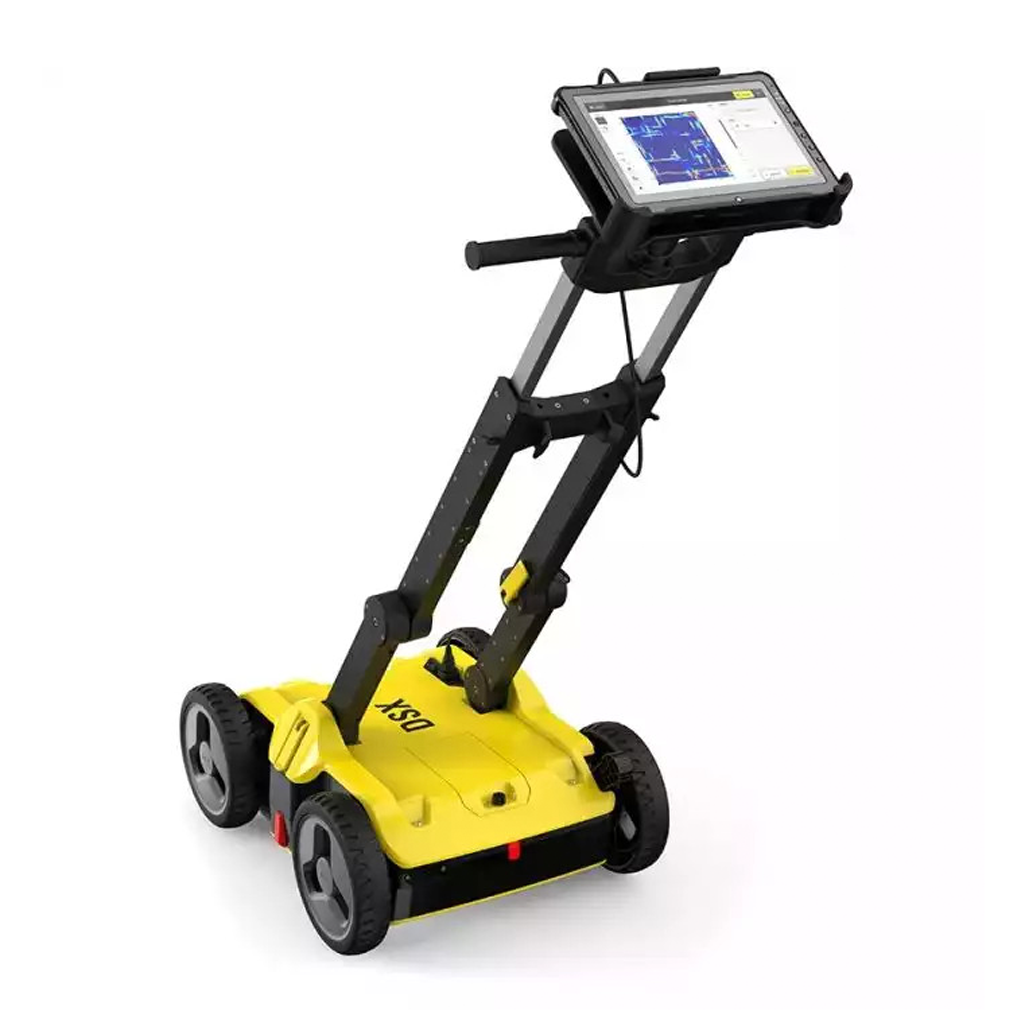

• Leica DSX
• CT1000 tablet
• Szállítókoffer

Szoftverváltozatok

A DSX készülék kétféle szoftverrel érhető el:

• DXplore Build – közműkereséshez és elkerüléshez, a szkennelt terület értelmezéséhez
• DXplore Survey – térképezéshez, koordinátás exporthoz (a GPS külön vásárolható meg)

A szoftverek éves előfizetéssel vagy örök licenccel vásárolhatók meg. Az örök licenc ára kb. 2,5 éves előfizetés árának felel meg.

Árak

• 6015140 modell DXplore Build éves előfizetéssel: kezdőár 19 295 EUR + ÁFA
• Örök DXplore Build és Survey szoftveres verzió: kezdőár 25 855 EUR + ÁFA
• A DX Survey GPS-es használatához külön GPS modul vásárlása szükséges, ára 5800 EUR + ÁFA
