Mekkora aggregátor kell? – Teljesítményigény, indítási áram és számítási példák

Ebben a cikkben megtudod, mik azok a fogyasztási csúcsok, mi a blokkolt rotor áram, és miért kulcsfontosságúak ezek a megfelelő teljesítményigény kiszámításában, amikor áramfejlesztőt választasz.

A generátor által leadott elektromos áram

Nem ritka, hogy az ügyfelek megkérdezik:

„Ez a generátor tényleg lead 5 kW-ot?”

Ez a kérdés elsőre furcsának tűnhet. Miért állítaná egy komoly gyártó, hogy egy generátor 5 kW teljesítményű, ha ez nem igaz? Végső soron az Európai Unióban vagyunk, és a fogyasztóvédelem szigorúan ellenőrzi a megfelelőséget.

Aztán jön a folytatás:
„Uram, vettem egy 8 kW-os generátort, és még egy 2 kW-os motort sem vitt el!”

Ilyenkor azonnal egyértelművé válik: nem vették figyelembe az indítási áramot (blokkolt rotor áramát) vagy a csúcsfogyasztást.

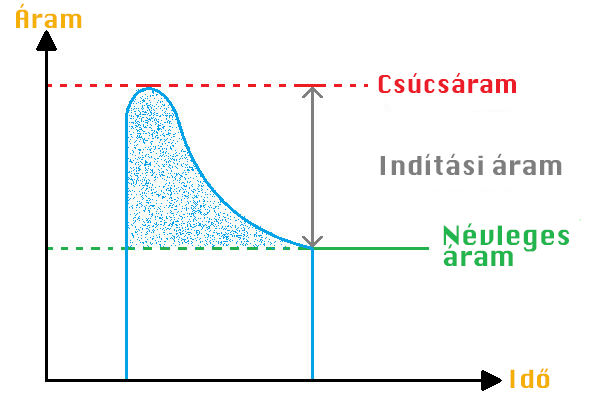

Mi az a csúcsfogyasztás?

A csúcsfogyasztás az a maximális elektromos teljesítmény, amelyet egy fogyasztó vagy több fogyasztóból álló rendszer működés közben igényel.

Egy berendezés névleges teljesítménye lehet például 2 kW, de az indítási csúcsa akár 10 kW vagy még több is lehet.

Egyszerű példa:

Képzeld el, hogy kerékpározol sík úton.

• Az állandó sebesség tartásához szükséges erő = névleges teljesítmény
• Az elinduláshoz és gyorsításhoz szükséges erő = csúcsteljesítmény

Ugyanez történik az elektromos motoroknál is:

• Indításkor sokkal nagyobb teljesítmény kell
• Üzem közben már kevesebb is elég

Általános szabály:
Az elektromos motorok indításkor 3–8-szor nagyobb áramot vesznek fel, mint működés közben.

Általános szabályok generátorokhoz

• A fogyasztón feltüntetett érték általában a névleges teljesítmény
• A csúcsfogyasztás általában csak a fogyasztó műszaki dokumentációjában szerepel
• Fogyasztási csúcs főként:
  • elektromos motoroknál
  • szivattyúknál
  • de más eszközöknél is előfordulhat

Hogyan számoljuk ki a szükséges teljesítményt?

A szükséges indítási teljesítmény meghatározásához:

• Ellenőrizd a készülék használati útmutatóját
• Keresd meg az LRT (Locked Rotor Current) értéket
• Szorozd meg a névleges teljesítményt ezzel az értékkel
• Vagy kérj segítséget szakembertől (villanyszerelőtől)

Mi az a blokkolt rotor áram (LRT)?

A blokkolt rotor áram (Locked Rotor Current – LRT) az az áram, amelyet a motor az indítás pillanatában vesz fel.

Indításkor:

• A rotor még áll (tehetetlenség)
• A motornak le kell győznie:
  • a tehetetlenséget
  • a súrlódást
  • az ellenállásokat

Ezért az áram jelentősen megnő, hogy elegendő nyomatékot hozzon létre.

Az LRT általában a névleges áram többszöröse (pl. 6–8×)

A gyártók ezt az adatot megadják:

• szorzóként (pl. 6×)
• vagy konkrét értékként (A vagy W)

Példák teljesítményszámításra

Egy 1 kW-os motor 6-os LTR-rel 6 kW-ot fogyaszt indításkor. (1 x 6 = 6)

Egy 2,2 kW-os motor 7-es LTR-rel 13,2 kW-ot fogyaszt indításkor. (2.2 x 7 = 13.2)

Egy 4 kW-os szivattyú 5-ös LTR-rel 20 kW-ot fogyaszt indításkor (4 x 5 = 20)

Egy X kW-os szivattyú 70 A LTR-rel (230V feszültségen) 16,1 kW-ot fogyaszt indításkor. (70A x 230V = 16,100W)

Egy Y kW-os szivattyú 50 A LTR-rel (400V feszültségen) 20 kW-ot fogyaszt indításkor. (50A x 400V = 20,000W)

Megjegyzés:

A magas indítási teljesítmény:

• általában nagyon rövid ideig (akár <1 másodpercig) jelentkezik
• de nem minden esetben – ez a berendezéstől függ
